An Treoir Iomlán maidir le Trasfhoirmeoir: Cineálacha, Rátálacha & Feidhmchláir

An claochladán leictreach is gléas leictreamaighnéadach statach é a aistríonn fuinneamh leictreach idir ciorcaid trí ionduchtú leictreamaighnéadach. Léiríonn a rátáil — arna chur in iúl i volt-aimpéar (VA) nó cileavolta-aimpéar (kVA) — an t-uasualach is féidir leis a láimhseáil go leanúnach gan róthéamh. Tá tuiscint ar conas a rátáiltear claochladáin, cad iad na cineálacha atá ann, agus a oireann d'iarratas riachtanach le haghaidh dearadh córas cumhachta sábháilte agus éifeachtach.

Conas a Rátáiltear Trasfhoirmeoir?

Déantar rátáil ar chlaochladáin i volta-aimpéar (VA) nó cileavolta-aimpéar (kVA) , ní vata - toisc go gcaithfidh an rátáil ualaí frithghníomhacha agus imoibríocha araon a áireamh, beag beann ar an bhfachtóir cumhachta. Léiríonn an rátáil táirge voltas rátáil an claochladáin agus an sruth rátáilte ar an taobh príomhúil nó ar an taobh tánaisteach.

I measc na bpríomhpharaiméadair in ainmchlár claochladáin tá:

• rátáil kVA – Acmhainn dhealraitheach iomlán na cumhachta (m.sh., 50 kVA, 500 kVA)
• Voltais phríomhúla agus tánaisteacha – Leibhéil voltais ionchuir agus aschuir (m.sh., 11,000V / 400V)
• Minicíocht – Go hiondúil 50 Hz nó 60 Hz
• Impedance (% Z) – Bíonn tionchar aige ar shruth gearrchiorcaid; raon comhluachanna ó 4% go 6%
• Rang fuaraithe – ONAN (ola aer nádúrtha nádúrtha), ONAF, OFAF, etc. i gcás aonad mór; AN nó AA le haghaidh cineál tirim
• Rang inslithe – Rátáil teochta amhail Aicme B (130°C), Aicme F (155°C), nó Aicme H (180°C)

Mar shampla, a Trasfhoirmeoir 100 kVA ag 400V is féidir le tánaisteach uassruth de 144.3 A (100,000 ÷ 400 × √3 a sholáthar ar feadh trí phas). Má sháraítear é seo go leanúnach is cúis le díghrádú inslithe agus teip sa deireadh.

Céim chun Tosaigh vs Claochladáin Céim-Síos

Is é an t-aicmiú is bunúsaí de chlaochladáin leictreacha de réir treo comhshó voltais.

Trasfhoirmeoir Céim-Suas

Méadaíonn claochladán céim suas an voltas ón mbunscoil go dtí an meánscoil. Tá níos mó casadh ag an foirceannadh tánaisteach ná an bunscoil. Mar shampla, a gineadóir a tháirgeann 11 kV féadann sé claochladán céim suas a bheathú go dtí aschur 400 kV le haghaidh tarchur fad-achair — ag laghdú srutha agus caillteanais fhrithíocha dá réir (P = I²R) faoi fhachtóir os cionn 1,000. Úsáideann stáisiúin chumhachta claochladáin céim suas go huilíoch ag a gcéim aschuir.

Trasfhoirmeoir Céim Síos

Laghdaíonn claochladán céim síos an voltas le haghaidh tomhaltas sábháilte an úsáideora deiridh. Céimníonn fostáisiúin dáileacháin síos ó 33 kV nó 11 kV go 400V/230V le haghaidh soláthar cónaithe agus tráchtála. Cumhachtaíonn aonaid íoschéimnithe níos lú (m.sh., 240V go 12V) soilsiú ísealvoltais, cloigíní dorais agus córais rialaithe HVAC.

Leanann an dá chineál prionsabal an chóimheasa casaidh céanna: V₁/V₂ = N₁/N₂, áit arb é V voltas agus is é N líon na gcasadh tochrais.

Cineálacha Éagsúla Trasfhoirmeoirí agus A bhFeidhmchláir

Déantar claochladáin a innealtóireacht i go leor foirmeacha, gach ceann acu optamaithe le haghaidh riachtanais feidhmíochta ar leith, timpeallachtaí agus leibhéil cumhachta. Seo thíos na cineálacha is tábhachtaí.

Trasfhoirmeoir Cumhachta

Feidhmíonn claochladáin cumhachta i líonraí tarchurtha ag voltais os cionn 33 kV agus rátálacha de ghnáth ó 100 MVA go dtí os cionn 1,000 MVA. Tá siad deartha le haghaidh oibríocht lán-ualach beagnach leanúnach agus tugtar tús áite do chaillteanais ísle thar aon fhachtóirí eile. Tá fuarú ola-tumtha (ONAN/ONAF) caighdeánach. Sáraíonn a n-éifeachtacht go coitianta 99% , rud a fhágann gur fiú feabhsú 0.1% suntasach ar scála na heangaí.

Cuireann Ningbo Chuangbiao Electronic Technology Co., Ltd teicneolaíocht claochladáin ar mhinicíocht íseal i bhfeidhm laistigh de bhonneagar an chórais chumhachta - ag cinntiú tarchur éifeachtach fuinnimh agus ag laghdú caillteanais líne chun oibriú cobhsaí greille a ráthú.

Trasfhoirmeoir Dáilte

Céimníonn claochladáin dáileacháin voltas anuas ó mheánvoltas (11 kV nó 33 kV de ghnáth) go voltas íseal (400V/230V) ag an bpointe seachadta. Feidhmíonn siad ag ualaí athraitheacha agus déantar iad a rátáil ó 25 kVA go 2,500 kVA . Tá an dá leagan de chineál ola agus de chineál tirim (roisín teilgthe) coitianta, agus is fearr cineál tirim laistigh de bharr sábháilteachta dóiteáin.

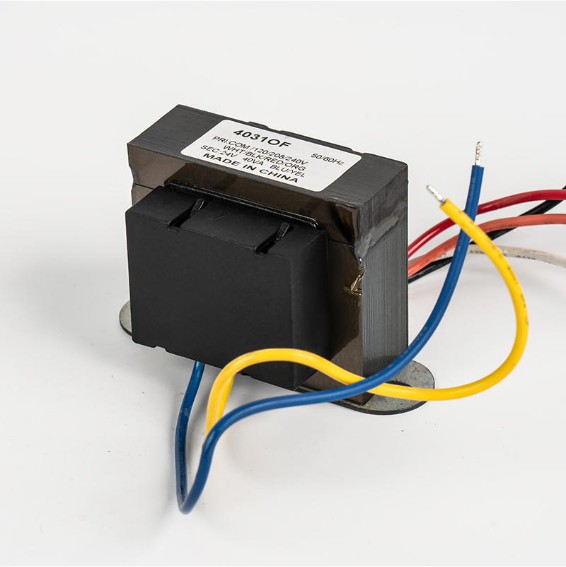

Trasfhoirmeoir Aeroiriúnú

Is claochladán speisialaithe ísealmhinicíochta é claochladán aerchóirithe a thiontaíonn voltas príomhlíonra AC isteach go dtí na leibhéil DC a theastaíonn chun tiomáint comhbhrúiteoirí, mótair lucht leanúna, agus cláir rialaithe . In oiriúntóir aer-chórais scoilte, is gnách go n-aschuireann claochladáin boird rialaithe 24V AC le haghaidh ciorcaid teirmeastat. Is féidir le haonaid HVAC tráchtála níos mó úsáid a bhaint as trasfhoirmeoirí ar ráta 40–150 VA le haghaidh cumhachta rialaithe.

I oiriúntóirí aer de chineál inverter, oibríonn an claochladán mar chuid den slabhra comhshó AC-DC-AC. Bíonn tionchar díreach ag dearadh claochladán éifeachtach anseo ar rátáil fuinnimh an aonaid (EER/COP). Freastalaíonn claochladáin íseal-minicíochta Chuangbiao go beacht ar an ról seo i dtrealamh cuisniúcháin - cumhacht AC a thiontú go DC atá oiriúnach chun comhbhrúiteoirí agus mótair lucht leanúna a thiomáint, fuarú nó téamh éifeachtach a bhaint amach.

Claochladán Leithlisiú

Tá claochladán leithlis a Cóimheas casadh 1:1 —ní comhshó voltais a phríomhchuspóir ach leithlisiú galbhán idir ciorcaid. Briseann sé seo lúba talún, seachnaíonn sé torann gnáth-mhodh, agus soláthraíonn sé sábháilteacht pearsanra i dtimpeallachtaí mar ospidéil, saotharlanna agus ionaid sonraí.

Sonraíochtaí tábhachtacha le tabhairt faoi deara:

• Voltas leithlisiú : De ghnáth 1,500V go 4,000V idir foirceannadh
• Sceitheadh reatha : Caithfidh aonaid de ghrád leighis an sceitheadh a choinneáil faoi bhun 500 µA (IEC 60601)
• Foirceannáin sciath : Laghdaíonn sciath Faraday an cúpláil capacitive i leictreonaic íogair tuilleadh

In uathoibriú tionsclaíoch, cosnaíonn claochladáin leithlisithe PLCanna agus braiteoirí ó thrasnáin ardvoltais ar an líne cumhachta.

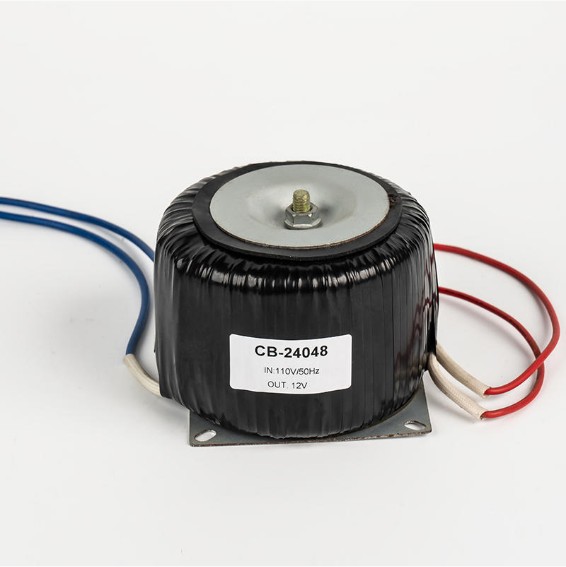

Trasfhoirmeoir Toroidal

Úsáideann claochladán toroidal croí maighnéadach taoschnó-chruthach (toroidal) seachas gnáthchruach laminate E-I. Cuireann an croíbhealach leanúnach deireadh le bearnaí aeir, ag soláthar:

• Éifeachtúlacht suas le 95-98%. , in aghaidh ~85–90% i gcás dearaí croí-fhiontar inchomparáide
• Trasnaíocht leictreamaighnéadach íseal (EMI) – is gnách go mbíonn réimse maighnéadach strae 8–10 n-uaire níos ísle ná an croí-chlaochladáin EI
• Dlúth agus lightweight – suas le 50 % níos lú agus níos éadroime ná dearaí coibhéiseacha FÉ
• Caillteanais gan ualach íseal agus torann inchloiste

Úsáidtear claochladáin toroidal go forleathan i dtrealamh fuaime, ionstraimí leighis, painéil rialaithe tionsclaíocha, agus soláthairtí cumhachta préimhe áit a bhfuil srianta ríthábhachtacha ag spás agus IEA. Is é a bpríomhtheorannú ná costas níos airde in aghaidh an VA i gcomparáid le dearaí traidisiúnta laminate, agus an claonadh i leith fritháireamh DC is cúis le sáithiú croí.

Auto-Trasfhoirmeoir

Úsáideann uathoibríoch-chlaochladán foirceannadh comhroinnte amháin (le pointe sconna) seachas dhá foirceannadh ar leith. Déanann sé seo é níos dlúithe agus níos saoire —úsáideach nuair is gá coigeartú measartha voltais, amhail tiontú 220V go 110V nó bogthosú mótair. Mar sin féin, ní sholáthraíonn sé aon leithlisiú galbhánach, rud a fhágann go bhfuil sé mí-oiriúnach nuair is gá aonrú sábháilteachta.

Trasfhoirmeoir Ionstraim (CT & PT)

Úsáidtear trasfhoirmeoirí srutha (CT) agus claochladáin poitéinsiúla/voltais (PT/VT). tomhas agus cosaint , ní seachadadh cumhachta. Rátála A CT 1000:5 A sruth céim síos le haghaidh méadrú sábháilte. Cuireann ráta PT 11,000:110 V ar chumas voltmhéadair agus athsheachadáin oibriú ag leibhéil ionstraime caighdeánacha. Tá ranganna cruinnis sa raon ó 0.1 go 3 le haghaidh méadraithe, agus 5P nó 10P le haghaidh cosanta.

Sracfhéachaint ar Chineálacha Trasfhoirmeoirí

Claochladáin Íseal-minicíochta i bhFeidhmchláir Tionscail agus Fuinnimh Nua

Tá claochladáin íseal-minicíochta (ag feidhmiú ag minicíocht príomhlíonra 50 nó 60 Hz) fós mar chnámh droma na gcóras cumhachta tionsclaíochta mar gheall ar a stóinseacht, a n-éifeachtacht ard, agus a gcumas leibhéil mhóra cumhachta a láimhseáil go hiontaofa. Murab ionann agus claochladáin lasctha ard-minicíochta, tá dearaí íseal-minicíochta níos marthanaí agus níos oiriúnaí do thimpeallachtaí crua.

Rialú Tionscail agus Uathoibriú

I gcórais uathoibrithe tionsclaíocha, feidhmíonn claochladáin íseal-minicíochta mar chomhpháirteanna lárnacha i rialú cumhachta, ag baint amach comhshó AC-go-DC agus ag tiomáint mótair agus actuators. I welders leictreacha, soláthraíonn siad voltas táthú cobhsaí agus reatha — ríthábhachtach maidir le cáilíocht táthúcháin chomhsheasmhach. Braitheann rialtóirí agus cobhsaitheoirí voltais freisin ar chlaochladáin íseal-minicíochta chun lamháltais aschuir daingean a choinneáil faoi ualaí luaineacha.

Inverters Fótavoltach agus Stóráil Fuinnimh

De réir mar a mhéadaítear fuinneamh in-athnuaite ar fud an domhain, tá trasfhoirmeoirí ar mhinicíocht íseal tar éis éirí fíor-riachtanach in inverters fótavoltach (PV). In a córas PV ceangailte le greille , athraíonn an claochladán DC ó phainéil ghréine go AC atá comhoiriúnach le greille, ag ardú voltas suas go dtí leibhéil eangaí agus ag an am céanna ag soláthar aonrú galbhánach riachtanach - ceanglas rialála i go leor tíortha. Feidhmíonn gnáthchlaochladáin inverter PV ag éifeachtúlachtaí 97–98.5%.

I gcórais stórála fuinnimh ceallraí (BESS), láimhseálann claochladáin sreabhadh déthreorach cumhachta - ag muirearú na ceallraí ón eangach (AC go DC) agus ag scaoileadh ar ais chuig an eangach nó ualaí (DC go AC). Cinneann a n-iontaofacht sa ról rothaíochta seo go díreach éifeachtacht uptime córais agus turas cruinn.

Forbraíonn Ningbo Chuangbiao Electronic Technology Co., Ltd claochladáin íseal-minicíochta atá optamaithe go beacht do na hiarratais nua fuinnimh seo, ag comhcheangal ardéifeachtúlachta leis an gcobhsaíocht theirmeach atá ag teastáil le haghaidh oibriú leanúnach i dtimpeallachtaí fótavoltach agus stórála.

Soilsiú agus Fearais Tí

Rialaíonn claochladáin íseal-minicíochta in iarratais soilsithe an voltas chun gile agus comhsheasmhacht dath a rialú. I bhfearais tí, cinntíonn siad soláthar cobhsaí in ainneoin luaineachtaí príomhphíopaí - ag cosaint leictreonaic íogair ó sags nó borrtha voltais a d'fhéadfadh saol an trealaimh a ghiorrú nó teipeanna oibriúcháin a chur faoi deara.

Conas an Trasfhoirmeoir Ceart a Roghnú do D'Fheidhmchlár

Nuair a roghnaítear an cineál claochladán mícheart nó an rátáil mícheart beidh róthéamh, teip roimh am, nó guaiseacha sábháilteachta. Smaoinigh ar na fachtóirí seo:

1. Cineál luchtaithe agus fachtóir cumhachta – Tá fachtóirí cumhachta níos ísle ag ualaí ionduchtach (mótair, táthairí); méid an kVA dá réir, ag cur corrlach 20–25% leis de ghnáth.
2. Ceanglais voltais – Deimhnigh na voltais ionchuir (bunscoile) agus voltais aschuir (tánaisteach), agus an bhfuil gá le céim suas nó céim síos.
3. Ceanglas leithlisithe – Más gá aonrú galbhánach chun sábháilteacht nó diúltú torainn, bain úsáid as aonrúchán nó claochladán caighdeánach déthoinn, seachas claochladán uathoibríoch.
4. Srianta fisiceacha – I gcás ina bhfuil an spás agus an IEA ríthábhachtach (m.sh., closampaí, feistí leighis), roghnaigh dearaí toroidalacha.
5. Timpeallacht – Cineál tirim laistigh (roisín teilgthe) do spásanna teoranta; ola-fhuaraithe le haghaidh fostáisiúin lasmuigh nó suiteálacha ard-acmhainne.
6. Éifeachtúlacht agus costais oibriúcháin – I gcás claochladáin a ritheann 24/7, a Feabhas 1% ar éifeachtúlacht ar aonad 100 kVA sábhálann sé thart ar 876 kWh in aghaidh na bliana - rud suntasach thar shaolré sócmhainní 20 bliain.

Deimhnigh i gcónaí go bhfuiltear ag comhlíonadh na gcaighdeán is infheidhme: IEC 60076 (claochladáin chumhachta), IEC 61558 (claochladáin sábhála), nó sraith IEEE C57 d’fheidhmchláir Mheiriceá Thuaidh.
