Conas a Oibríonn Claochladáin: Cineálacha, Struchtúr, Feidhmchláir & Teorainneacha

Cad iad Claochladáin ?

Is gléas leictreach é claochladán a aistríonn fuinneamh idir dhá chiorcad nó níos mó trí ionduchtú leictreamaighnéadach, cumasú comhshó voltais, rialáil reatha, agus leithlisiú leictreach gan aon nasc díreach leictreach. Ag a chroílár, is éard atá i gclaochladán dhá chorna sreinge nó níos mó (foirceannadh) atá fillte timpeall croí maighnéadach roinnte. Nuair a shreabhann sruth ailtéarnach tríd an bhfoirceannadh príomhúil, gineann sé réimse maighnéadach athraitheach a tharchuireann voltas sa foirceannadh tánaisteach — is é seo Dlí an Ionduchtúcháin Leictreamaighnéadacha i ngníomh Faraday.

Déantar trasfhoirmeoirí a chatagóiriú de réir a minicíochta oibriúcháin i dhá mhórchineál: claochladáin minicíocht íseal (go hiondúil ag feidhmiú ag 50–60 Hz) agus claochladáin ardmhinicíochta (ag feidhmiú ó chúpla kHz suas go roinnt MHz). Tá an dá chineál fíor-riachtanach ar fud na gcóras cumhachta, trealamh tionsclaíoch, leictreonaic tomhaltóra, agus bonneagar fuinnimh in-athnuaite.

Comhthéacs Stairiúil: Mar a Tháinig Claochladáin i gCumhacht an Domhain

Léirigh Michael Faraday an claochladán den chéad uair i 1831, a d'aimsigh ionduchtú leictreamaighnéadach. Forbraíodh an claochladán praiticiúil mar is eol dúinn inniu é sna 1880í ag innealtóirí lena n-áirítear Lucien Gaulard, John Dixon Gibbs, William Stanley Jr., agus an fhoireann ag Westinghouse. Bhuaigh AC go cinntitheach an "War of Currents" idir córas DC Edison agus córas AC Tesla/Westinghouse - go príomha toisc go bhféadfadh claochladáin voltas a mhéadú le haghaidh tarchur fad-achair agus ansin é a ísliú le haghaidh úsáid shábháilte teaghlaigh, rud nach bhféadfadh teicneolaíocht DC ag an am a bhaint amach go héifeachtach.

Faoi thús an 20ú haois, bhí claochladáin mar chnámh droma na ngreillí leictreacha ar fud an domhain. Sa lá atá inniu ann, ó chlaochladáin bídeacha ferrite-lárnach taobh istigh de charger smartphone go ollmhór 1,000 aonad MVA i bhfostáisiúin na heangaí náisiúnta, tá teicneolaíocht claochladáin mar bhonn agus mar thaca ag beagnach gach bonneagar leictreach nua-aimseartha.

Bunúsacha Trasfhoirmeora: Voltas, Cóimheas Turns, agus Éifeachtúlacht

Tá oibriú bunúsach claochladán á rialú ag an gcóimheas casadh — an cóimheas idir líon na gcasadh sa phríomhthochrán (N₁) agus an foirceannadh tánaisteach (N₂):

• Trasfhoirmeoir céim suas : N₂ > N₁ → Tá an voltas tánaisteach níos airde ná an príomhvoltas (m.sh. aschur gléasra cumhachta suas le 400 kV le haghaidh tarchur fad-achair)

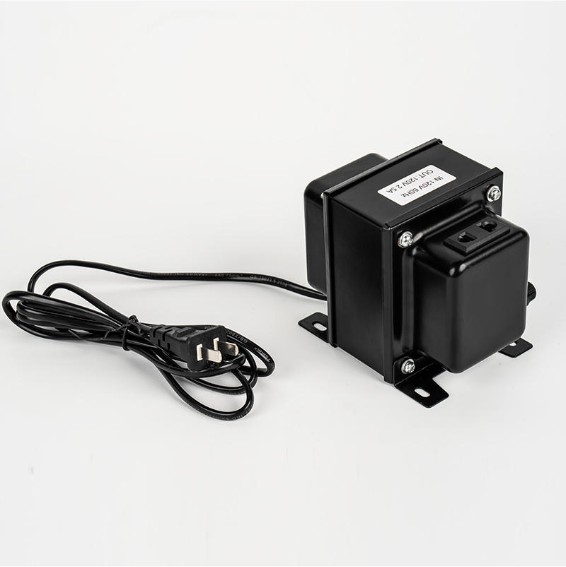

• Trasfhoirmeoir céim síos : N₂ < N₁ → Tá an voltas tánaisteach níos ísle ná an príomhvoltas (m.sh. dáileadh 11 kV céimnithe síos go dtí 230 V do thithe)
• Claochladán leithlisiú : N₁ = N₂ → Voltas céanna ar an dá thaobh, a úsáidtear le haghaidh sábháilteacht leictreach agus aonrú torainn

Is é an gaol voltais ná: V₁/V₂ = N₁/N₂. Dá bharr sin, athraíonn sruth go contrártha: I₁/I₂ = N₂/N₁. Claochladáin cumhachta nua-aimseartha a bhaint amach éifeachtúlachtaí 95%–99.5% , rud a fhágann go bhfuil siad i measc na meaisíní leictreacha is éifeachtaí a tógadh riamh. Eascraíonn caillteanais ó dhá fhoinse: caillteanais copair (téamh I²R sna foirceannadh) agus caillteanais croí (hysteresis agus caillteanais srutha eddy sa chroílár maighnéadach).

Struchtúr an Trasfhoirmeora: Mínítear na Croí-Chomhpháirteanna

Chun tuiscint a fháil ar an gcaoi a n-oibríonn claochladán is gá eolas a bheith agat ar na príomhchodanna struchtúracha:

Croí Maighnéadach

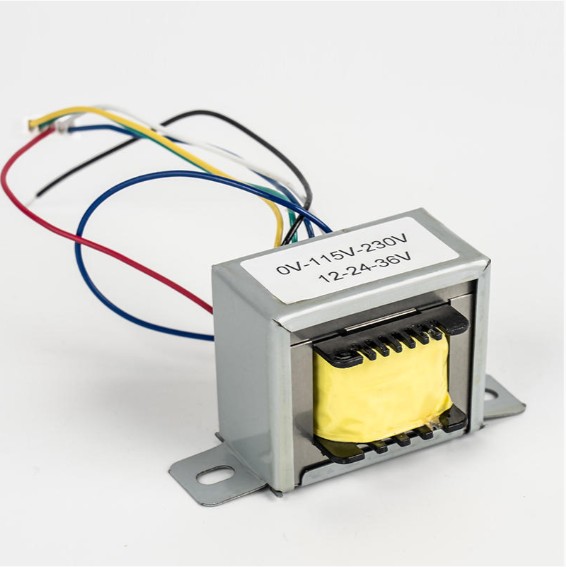

Cainéilíonn an croí an flosc maighnéadach idir na foirceannadh. Úsáideann claochladáin ísealmhinicíochta croíthe cruach sileacain lannaithe (0.25–0.5 leatháin tiubh) chun caillteanais srutha eddy ag 50/60 Hz a íoslaghdú. Úsáideann claochladáin ardmhinicíochta croíthe feirite nó croíthe iarainn púdraithe, a mbíonn caillteanais croí níos ísle ag minicíochtaí kHz–MHz acu. Athraíonn croí-chéimseata - cuimsíonn cruthanna coitianta croíleacáin E-I, croíthe toroidal, agus croíleacáin U-I, gach ceann acu le buntáistí sonracha maidir le héifeachtúlacht flosc, éascaíocht foirceannadh, agus sciath EMI.

Foirceannadh Príomhúil agus Tánaisteacha

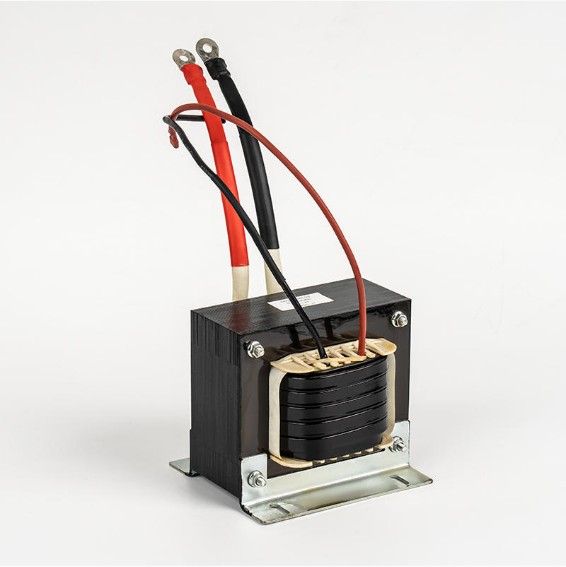

Is éard is foirceannadh ann cornaí de shreang inslithe copair (nó uaireanta alúmanaim) a fhoirceannadh timpeall an chroí. Faigheann an foirceannadh bunscoile cumhacht AC ionchuir; seachadann an tánaisteach cumhacht aschuir. Is féidir le dearaí il-foirceannadh voltais aschuir iolracha a sholáthar ag an am céanna. Cinneann aicme inslithe (A, B, F, H) an teocht uasta incheadaithe — Glacann insliú Aicme H suas le 180°C , a oireann do chlaochladáin tionsclaíocha ard-ualach.

Córais Inslithe agus Fuarú

Tá claochladáin mhóra cumhachta tumtha i sreabhán ola mianraí nó eistear sintéiseach le haghaidh insliú agus diomailt teasa araon. Úsáideann claochladáin de chineál tirim níos lú fuarú aeir nó imchochlú roisín (claochladáin roisín teilgthe). Is féidir le haonaid ola-fhuaraithe córais ola agus aerfhuaraithe éigeantais (OFAF) a úsáid chun rátálacha suas go dtí seo a láimhseáil 1,000 MVA agus níos faide anonn .

Conas a Oibríonn Claochladáin: Próiseas Leictreamaighnéadach Céim ar Chéim

1. Cuirtear voltas AC i bhfeidhm ar an bhfoirceannadh príomhúil, ag tiomáint srutha ailtéarnaigh tríd.
2. Cruthaíonn an sruth ailtéarnach seo flosc maighnéadach a athraíonn amanna sa chroílár, atá comhréireach leis an voltas feidhmithe agus comhréireach go contrártha le minicíocht agus líon na gcasadh (Dlí Faraday: V = N × dΦ/dt).
3. Seoltar an flosc maighnéadach go héifeachtach tríd an gcroílár go dtí an foirceannadh tánaisteach.
4. Iondaíonn an flosc athraitheach EMF (fórsa leictrimhluaiseach) sa foirceannadh tánaisteach — an voltas aschuir — arna chinneadh ag an gcóimheas casadh.
5. Nuair a bhíonn ualach ceangailte leis an sruth tánaisteach, sreabhann an sruth, agus déanann an claochladán a phríomhshruth a choigeartú go huathoibríoch chun cothromaíocht fuinnimh a choinneáil (lúide caillteanais).

Tá an próiseas seo go hiomlán éighníomhach — gan aon pháirteanna gluaisteacha, gan aon athrú gníomhach i gclaochladán traidisiúnta — agus is é sin an fáth a sheachadann claochladáin iontaofacht eisceachtúil agus tréimhsí fada oibriúcháin, go minic. 25-40 bliain le haghaidh claochladáin chumhachta dea-chothaithe.

Trasfhoirmeoir Minicíocht Íseal vs Trasfhoirmeoir Ard-Minicíochta

Téann an t-idirdhealú idir claochladáin ísealmhinicíochta agus ardmhinicíochta thar mhinicíocht oibriúcháin amháin — bíonn tionchar aige ar chroí-ábhar, ar mhéid fisiciúil, ar phróifíl éifeachtúlachta agus ar oiriúnacht feidhmchláir.

Trasfhoirmeoir Íseal Minicíocht: Láidreachtaí agus Cásanna Úsáide

Feidhmíonn claochladáin minicíochta íseal go díreach ar chumhacht AC fóntais (50 nó 60 Hz) agus tá cáil orthu as a gcuid iontaofacht, cáilíocht aonrú leictreach, agus an cumas chun sruthanna borrtha ard a láimhseáil . Is iad na capaill oibre dáileadh cumhachta, uathoibriú tionsclaíoch, táthú leictreach, agus córais fuinnimh in-athnuaite. Mar shampla, ní hamháin go ndéanann claochladán aonrú minicíochta íseal 100 kVA i gcóras inverter gréine, AC díorthaithe DC a thiontú go voltas greille ach freisin soláthraíonn sé aonrú galbhánach a chosnaíonn an t-inverter agus an ghreille araon ó shruthanna locht.

Tá Ningbo Chuangbiao Electronic Technology Co., Ltd tar éis a cháil a thógáil sa réimse seo. Mar cheannaire i ndéantúsaíocht claochladán ísealmhinicíochta, déanann an chuideachta innealtóireacht ar tháirgí le haghaidh feidhmeanna a chuimsíonn rialtóirí voltais, táthairí leictreacha, inverters fótavoltach, córais stórála fuinnimh, HVAC, agus fearais tí. I dtrealamh táthú, seachadann a gclaochladáin voltas táthú cobhsaí agus reatha ríthábhachtach do cháilíocht táthú comhsheasmhach. In inverters fótavoltach, athraíonn a n-aonad cumhacht DC ó phainéil ghréine go AC atá comhoiriúnach leis an ngreille, agus iad ag soláthar an leithlisiú galbhánach a éilíonn an chuid is mó de na cóid eangaí náisiúnta. I gcórais stórála fuinnimh ceallraí, láimhseálann claochladáin déthreoracha minicíochta íseal an dá thimthriall muirir agus urscaoilte, rud a fheabhsaíonn éifeachtacht iomlán an chomhtháthaithe fuinnimh in-athnuaite.

Trasfhoirmeoir Ard-Minicíochta: Láidreachtaí agus Cásanna Úsáide

Is éard atá i gclaochladáin ardmhinicíochta an chomhpháirt chumasúcháin i soláthairtí cumhachta lasc-mhóid (SMPS), áit a gceartaítear príomhlíonra AC go DC ar dtús, ansin aistrítear é ag ardmhinicíocht (go hiondúil 20 kHz–300 kHz) sula gcuirtear isteach sa chlaochladán é. Ciallaíonn oibriú ag minicíocht níos airde gur féidir an croí a bheith i bhfad níos lú don rátáil cumhachta céanna. A 65W charger ríomhaire glúine úsáid a bhaint as claochlú ardmhinicíochta i dtearmann do láimhe; bheadh ​​claochladán coibhéiseach 50 Hz brící. Tá dearaí ardmhinicíochta riachtanach i soláthairtí cumhachta teileachumarsáide, trealamh íomháithe leighis, luchtairí EV ar bord, agus tiománaithe LED áit a bhfuil dlúthacht ríthábhachtach.

Príomhfheidhmeanna Claochladáin ar fud na dTionscal

Tarchur Cumhachta agus Dáileadh

Gintear fuinneamh leictreach ag stáisiúin chumhachta ag voltais idir 11 kV agus 25 kV de ghnáth. Ardaíonn claochladáin céim suas é seo go 220 kV, 400 kV, nó fiú 765 kV i gcás tarchur fad-achair, laghdaítear caillteanais fhriotacha go mór (caillteanas cumhachta = I²R, agus mar sin má dhéantar an voltas a dhúbailt agus an sruth a leath faoi leath, laghdaítear caillteanais faoi 75%). Ag an gceann scríbe, laghdaíonn claochladáin céim síos an voltas go 33 kV, 11 kV, agus ar deireadh 230/400 V d'úsáideoirí deiridh.

Táthú agus Déantúsaíocht Thionsclaíoch

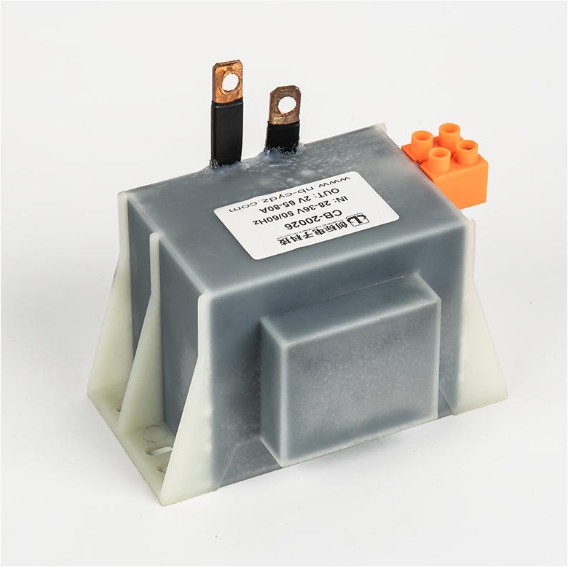

Braitheann táthairí stua leictreacha ar chlaochladáin ísealmhinicíochta chun voltas príomhlíonra (230 V nó 400 V) a thiontú go dtí na voltais ísle (20–80 V) a theastaíonn le haghaidh stuanna táthúcháin, agus iad ag seachadadh sruthanna an-ard - de ghnáth. 100-500 A nó níos mó . Soláthraíonn ionduchtacht sceite dúchasach an chlaochladáin tréith nádúrtha a theorannú srutha a chobhsaíonn an stua táthú, rud atá riachtanach do cháilíocht táthú comhsheasmhach i ndéantúsaíocht thionsclaíoch.

Fuinneamh In-athnuaite: Inverters Fótavoltach agus Stóráil Fuinnimh

I gcórais fhótavoltach (PV), déanann claochladáin ísealmhinicíochta laistigh de theaghrán nó inverters lárnacha an DC próiseáilte ó phainéil ghréine a thiontú go AC atá comhoiriúnach leis an ngreille, agus ag an am céanna an leithlisiú galbhánach a theastaíonn de réir go leor caighdeáin greille a sholáthar. I gcórais stórála fuinnimh ceallraí (BESS), láimhseálann claochladáin déthreocha an dá thimthriall luchtaithe (AC→DC) agus urscaoilte (DC→AC). Sháraigh an toilleadh gréine suiteáilte domhanda 1.6 TW in 2024 , a léiríonn éileamh ollmhór agus méadaitheach ar theicneolaíocht iontaofa claochladán san earnáil seo.

Fearais Baile agus Soilsiú

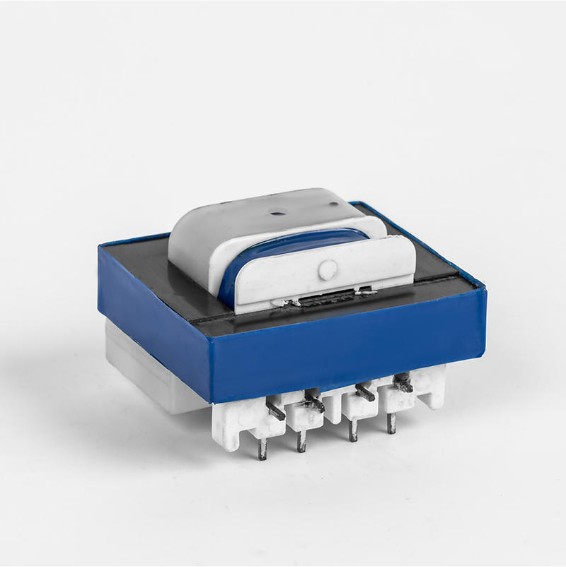

Tiontaíonn claochladáin in oiriúntóirí aer AC go DC le haghaidh tiomántáin chomhbhrúiteora ar luas athraitheach agus mótair lucht leanúna. I gcórais soilsithe, rialaíonn claochladáin - lena n-áirítear ballastaí leictreonacha le claochladáin ardmhinicíochta - voltas agus sruth go daingneáin fluaraiseacha agus stiúir. Cosnaíonn claochladáin leithlisithe ar mhinicíocht íseal i gcórais HVAC agus cuisniúcháin leictreonaic rialaithe íogair ó shuaitheadh ​​línte cumhachta, ag cinntiú oibriú fuaraithe nó téimh cobhsaí agus éifeachtach thar choinníollacha greille éagsúla.

Míbhuntáistí agus Teorainneacha Trasfhoirmeora

In ainneoin a mbuntáistí, tá fíor-theorainneacha ag claochladáin nach mór d’innealtóirí cuntas a thabhairt orthu le linn dearadh an chórais:

• Oibriú AC-amháin : Ní oibríonn claochladáin traidisiúnta ach le sruth ailtéarnach. Ní féidir voltais DC a chlaochlú gan iad a aisiompú go AC ar dtús — agus is é sin an fáth go dteastaíonn inverters nó tiontairí a ionchorpraíonn claochladáin ardmhinicíochta ó chórais atá bunaithe ar DC.
• Méid agus meáchan ag minicíocht íseal : Éilíonn oibríocht minicíocht íseal croíthe níos mó agus níos mó foirceannadh copair. Féadfaidh claochladán 10 kVA, 50 Hz 50-80 kg a mheá, rud nach bhfuil praiticiúil i dtimpeallachtaí spás-srianta nó iniompartha.
• Caillteanais croí gan ualach : Tarlaíonn caillteanais reatha hysteresis agus eddy aon uair a dhéantar an claochladán a fhuinneamh, fiú ag ualach nialasach. Tabhaíonn claochladán mór dáileacháin ag ualach 10% fós 100% dá chaillteanais gan ualach, rud a laghdaíonn éifeachtúlacht i líonraí atá luchtaithe go héadrom.
• Íogaireacht saobhadh armónach : Déanann ualaí neamhlíneacha (VFDs, coigeartóirí UPS, luchtairí EV) sruthanna armónacha a instealladh isteach i bhfoirceannadh an claochladáin, rud a fhágann teas breise agus aosú luathaithe. Gan dearaí rátaithe K-fhachtóir, d'fhéadfadh go mbeadh gá le claochladán caighdeánach laghdaithe go 50–70% d'acmhainn an ainmchláir faoi ualaí trom armónach.
• Sruth inrush ag fuinneamh : Nuair a chuirtear ar siúl iad den chéad uair, is féidir le claochladáin sruthanna inrush de 8-12 uair an tsrutha rátáilte a tharraingt ar feadh roinnt timthriallta, a éilíonn athsheachadáin cosanta atá calabraithe i gceart chun tuisliú núis a chosc.
• Imní comhshaoil (cineálacha ola-líonta) : Tá rioscaí dóiteáin agus doirteadh ag baint le claochladáin ola mhianracha. Tá sé seo ag tiomáint go nglacfar le dearadh sreabhán eistear nádúrtha de chineál tirim agus in-bhithmhillte, go háirithe do shuiteálacha laistigh, faoi thalamh agus atá íogair don chomhshaol.

Conclúid: An Trasfhoirmeoir Ceart a Roghnú do D'Iarratas

Ní féidir athsholáthar a dhéanamh ar chlaochladáin - cibé acu ar mhinicíocht íseal nó ar mhinicíocht ard - i gcórais leictreacha nua-aimseartha. Braitheann an rogha ceart ar do riachtanais oibriúcháin ar leith:

• Más gá duit ardchumhacht, aonrú láidir leictreach, lamháltas borrtha, agus oibríocht dhíreach ar mhinicíocht greille — i gcás dáileadh cumhachta, táthú tionsclaíoch, inverters gréine, HVAC, nó stórála fuinnimh - is é claochladán minicíocht íseal an rogha iomchuí.
• Más gá duit méid dlúth, pacáistiú éadrom, agus comhtháthú i gciorcaid lasc-mhóid — i gcás luchtairí glúine, cumhacht teileachumarsáide, feistí leighis, nó luchtairí EV ar bord — is iad claochladáin ardmhinicíochta an réiteach is fearr.

De réir mar a thagann córais fuinnimh chun cinn - arna dtiomáint ag giniúint in-athnuaite atá ag méadú, stóráil ceallraí dáilte, agus bonneagar EV - tá an t-éileamh ar chlaochladáin ardfheidhmíochta ag luasghéarú. Tá dul chun cinn i gcroí-ábhair éagruthacha agus nanocrystalline, córais inslithe feabhsaithe, agus monatóireacht chliste (claochladáin le cumas IoT le diagnóisic ualaigh, teochta agus sláinte fíor-ama) ag brú éifeachtúlacht agus iontaofacht chuig airde nua. A thuiscint conas a oibríonn claochladáin ní acadúil amháin é: is eolas bunúsach é chun na córais leictreacha a dhearadh, a shonrú agus a chothabháil a chumhachtaíonn tionscal nua-aimseartha agus an saol laethúil.
