Cad a Dhéanann Trasfhoirmeoir?

An Príomhfhreagra

A claochladán aistríonn sé fuinneamh leictreach idir dhá chiorcad nó níos mó trí ionduchtú leictreamaighnéadach, leibhéil voltais a athrú gan an minicíocht a athrú . Go praiticiúil, ardaíonn sé voltas le haghaidh tarchur fad-achair (m.sh., ó 11 kV go 400 kV) nó déanann sé é a ísliú le haghaidh úsáid deiridh shábháilte (m.sh., ó 240 V go 12 V i gcás leictreonaice). Seachas comhshó voltais, cuireann claochladáin aonrú leictreach ar fáil freisin, rialaíonn sruth agus cosnaíonn siad trealamh ó bhorradh.

Baineann claochladáin nua-aimseartha amach éifeachtúlachtaí 95% go 99% , rud a fhágann go bhfuil siad i measc na bhfeistí leictreacha is éifeachtaí atá in úsáid. Cibé i bhfostáisiún áirgiúlachta a láimhseálann na céadta meigeavata nó aonad dlúth taobh istigh de luchtaire gutháin, fanann an bunphrionsabal—dlí Faraday maidir le hionduchtú leictreamaighnéadach—mar a chéile.

Cineálacha Trasfhoirmeoirí agus A bhFeidhmchláir

Déantar trasfhoirmeoirí a chatagóiriú go ginearálta de réir minicíocht oibriúcháin, tógála agus cur i bhfeidhm. Cuidíonn tuiscint na n-idirdhealuithe chun an t-aonad ceart a roghnú d'aon chóras ar leith.

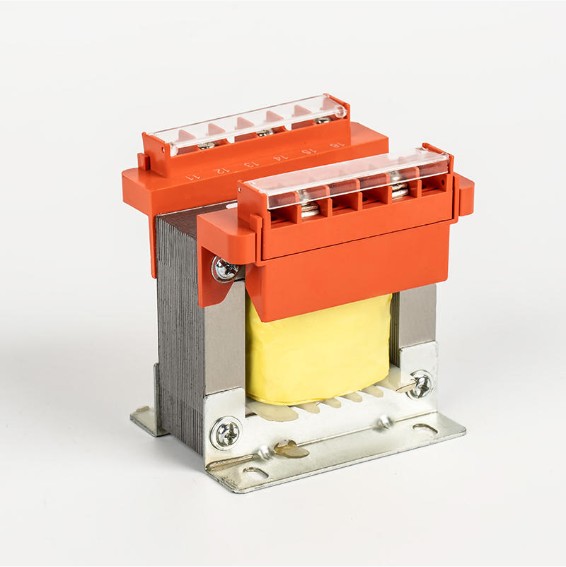

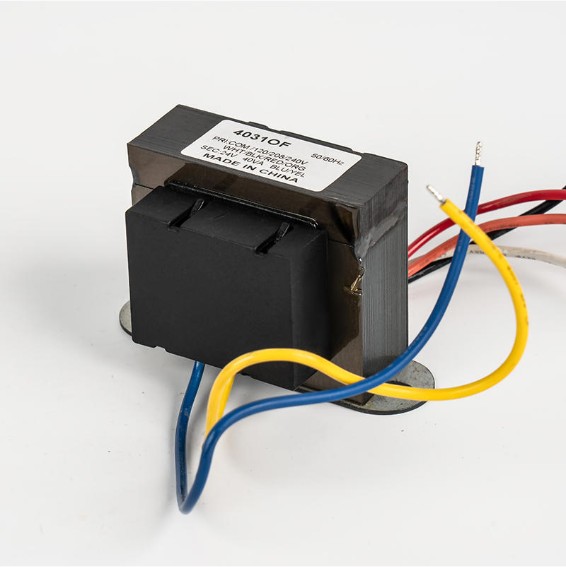

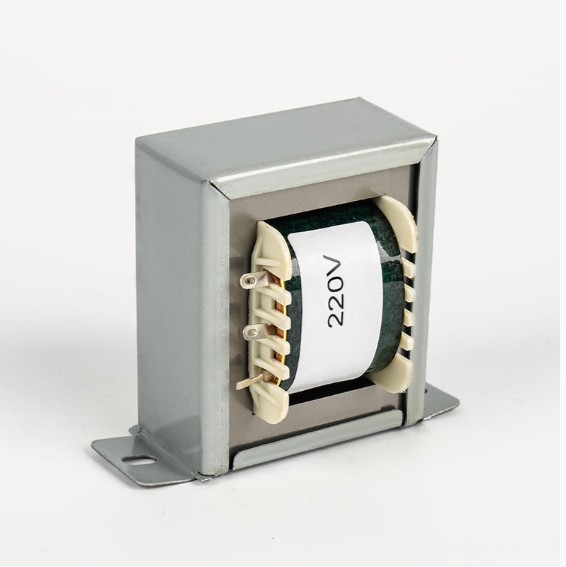

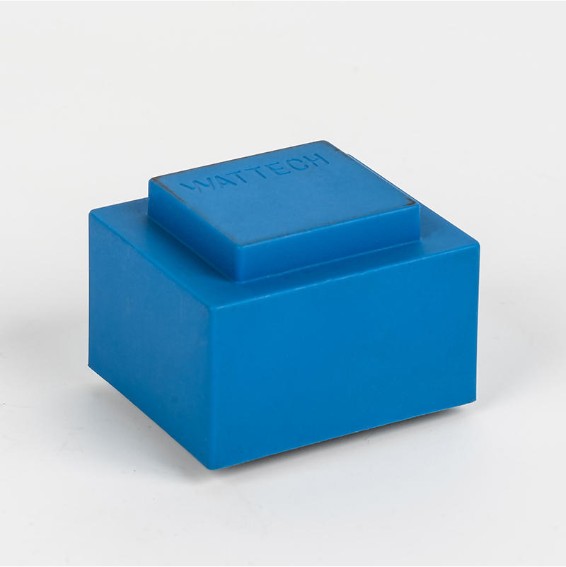

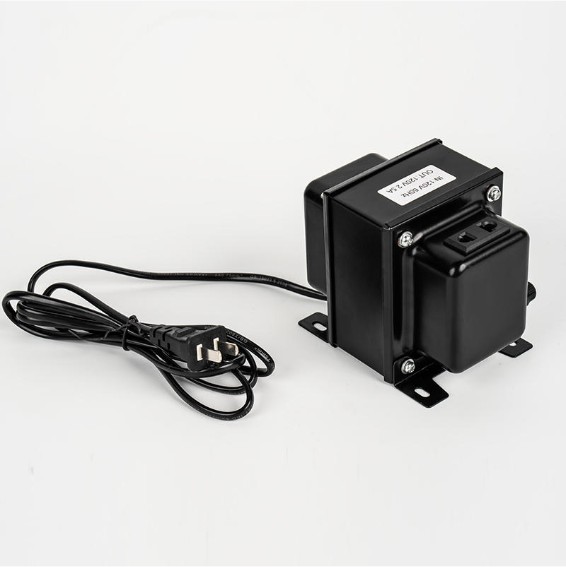

Trasfhoirmeoirí Minicíocht Íseal

Feidhmíonn claochladáin minicíochta íseal ag minicíocht chaighdeánach greille cumhachta de 50 Hz nó 60 Hz . Úsáideann siad croíleacáin cruach sileacain lannaithe chun caillteanais reatha eddy a íoslaghdú. I measc a bpríomhbhuntáistí tá láidreacht, cumas láimhseála ardchumhachta, agus saol seirbhíse fada - go minic níos mó ná 25 bliain le cothabháil chuí.

Cuimsíonn feidhmeanna claochladáin ísealmhinicíochta raon leathan tionscal:

• Dáileadh cumhachta: Fostáisiúin ghreille ag céim síos ó voltas tarchurtha go voltas tomhaltóra
• Rialú tionsclaíoch: Rialtóirí voltais, cobhsaitheoirí, agus táthairí leictreacha a dteastaíonn aschur cobhsaí, ard-reatha uathu
• Soilsiú agus fearais tí: Córais dimming, thiomáineann comhbhrúiteoir HVAC, agus aonaid chuisniúcháin
• Fuinneamh nua: Inverters fótavoltach (PV) a thiontaíonn DC ó phainéil ghréine go AC atá comhoiriúnach leis an ngreille, agus córais stórála fuinnimh a bhainistíonn timthriallta luchtaithe/scaoilte

Déanann Ningbo Chuangbiao Electronic Technology Co., Ltd speisialtóireacht i gclaochladáin íseal-minicíochta a ndéantar innealtóireacht orthu do na timpeallachtaí éilitheacha seo, ag tairiscint táirgí a áirithíonn comhshó cumhachta éifeachtach agus cosaint iontaofa ar fud na n-earnálacha cumhachta, tionsclaíochta, soilsithe, fearas tí agus fuinnimh nua.

Claochladáin Ard-Minicíocht

Feidhmíonn claochladáin ardmhinicíochta ó 20 kHz suas le roinnt MHz . Toisc go n-ardaíonn croí-chaillteanais le minicíocht na gcroí iarainn, úsáideann siad croíthe iarainn ferrite nó púdraithe ina ionad sin. Is é an buntáiste mór ná méid: is féidir le claochladán ard-minicíochta a láimhseálann an chumhacht chéanna le haonad 50 Hz a bheith 10 go 100 uair níos lú agus níos éadroime .

I measc na n-iarratas tipiciúla tá soláthairtí cumhachta lasc-mhóid (SMPS), trealamh teileachumarsáide, feistí leighis, agus luchtairí ar bord feithiclí leictreacha (EV).

Ceangal Trasfhoirmeora Reatha: An chaoi a n-oibríonn sé agus an fáth a bhfuil tábhacht leis

Is gléas tomhais é claochladán reatha (CT) a tháirgeann sruth comhréireach laghdaithe ina fhoirceannadh tánaisteach, rud a cheadaíonn ciorcaid ard-srutha a thomhas go sábháilte. Tá nasc ceart ríthábhachtach maidir le cruinneas agus sábháilteacht.

Nós Imeachta Caighdeánach Ceangail CT

1. Pas an seoltóir príomhúil (an líne á thomhas) tríd an bhfuinneog CT nó ceangail leis na críochfoirt phríomha (P1, P2).
2. Ceangail na críochfoirt tánaisteacha (S1, S2) leis an uirlis tomhais – aimpmhéadar nó méadar fuinnimh rátáilte 5 A nó 1 A de ghnáth.
3. Ná fág an thánaisteach de CT fuinniúil faoi chuaird oscailte choíche. Is féidir le meánscoil oscailte voltais contúirteacha a ghiniúint (b’fhéidir na mílte volta) mar gheall ar an bhfórsa maighnéadrach gan bhac.
4. Breathnaigh ar mharcálacha polaraíochta (comhghnás ponc nó marcanna P1/S1) chun gaolta céime cearta a chinntiú d’fheidhmchláir athsheachadáin chosanta.
5. Teirminéal tánaisteach amháin a thaisceadh in aghaidh an ghnáthchleachtais (go hiondúil S2 nó S1 bunaithe ar chassis) chun guaiseacha voltais ar snámh a chosc.

Tá cóimheasa coitianta CT 100:5, 200:5, 400:5, agus 1000:5 A . Nuair a roghnaítear cóimheas CT róbheag is cúis le earráidí sáithiúcháin agus tomhais; laghdaíonn rómhéadú cruinneas ag gnáth-ualach. Sonraigh i gcónaí aicme chruinneas CT (m.sh., Aicme 0.5 le haghaidh méadraithe, Aicme 5P le haghaidh cosanta) agus tú ag ordú.

Pad Mount Transformer: Suiteáil agus Príomhghnéithe

Is éard atá i gclaochladán ceap-suite ná aonad ar leibhéal na talún, atá frithsheasmhach in aghaidh cur isteach agus é suite i gcomh-aireachta cruach faoi ghlas, ceangailte le líonra dáileacháin faoi thalamh. Is é an réiteach caighdeánach é do cheantair bhruachbhailteacha agus thráchtála ina bhfuil aerlínte neamhphraiticiúil nó neamh-inmhianaithe.

Raon rátálacha tipiciúla ó 25 kVA go 2,500 kVA , le voltais phríomha de 4 kV go 35 kV agus voltais tánaisteacha 120/240 V (aon phas) nó 208Y/120 V go 480Y/277 V (trí phas).

Príomhriachtanais Suiteála

• Ceap coincréite: Ní mór go mbeadh sé leibhéalta, rátáilte ó thaobh struchtúir de, agus meánmhéide in aghaidh na sonraíochtaí déantóra (go hiondúil síneadh 3-6 orlach thar lorg na comh-aireachta).
• Imréiteach: 3 troigh ar a laghad de spás oibre soiléir ar an taobh ardvoltais; Imréiteach 10 dtroigh ó fhoirgnimh de réir threoirlínte an NEC.
• Ródú cábla: Téann cáblaí faoi thalamh isteach trí sleeves seoladáin atá séalaithe i gcoinne taise agus creimirí.
• Bunús: Ní mór an comh-aireachta agus an neodrach a nascadh le slat talún tiomáinte de réir riachtanais áitiúla friotaíochta ithreach (go hiondúil <25 Ω).
• Srianadh ola: Éilíonn go leor dlínsí beirm imshrianta tánaisteach nó eochaircheap ionsúite faoi bhun aonaid ola-líonta chun éilliú ithreach a chosc.

Trasfhoirmeoir agus Fostáisiún: Conas a Oibríonn siad le Chéile

Is saoráid é fostáisiún a athraíonn, a chlaochlaíonn agus a rialaíonn cumhacht leictreach. Is iad claochladáin a chomhpháirteanna lárnacha, ag comhlíonadh an chomhshó voltais iarbhír idir leibhéil tarchurtha agus dáileacháin.

Breathnaíonn gnáth-sreabhadh oibre fostáisiúin áirgiúlachta mar seo:

1. Ionchur líne tarchuir: Tagann an chumhacht ag 115 kV, 230 kV, nó 500 kV ón ngléasra giniúna.
2. Trasfhoirmeoir céim síos: Laghdaíonn claochladán cumhachta mór an voltas go 12.47 kV, 13.8 kV, nó 34.5 kV le haghaidh dáileadh príomhúil.
3. Lascthrealamh agus cosaint: Déanann scoradáin chiorcaid, lasca dínasctha, agus athsheachadáin chosanta aon lochtanna laistigh de na milleasoicindí.
4. Claochladáin dáileacháin: Laghdaíonn aonaid cuaille nó suite ar eochaircheap an voltas go 120/240 V nó 480 V le haghaidh úsáide cónaithe agus tráchtála.

Is féidir le claochladán cumhachta fostáisiúin amháin a láimhseáil 10 MVA go 1,000 MVA agus meáchan suas le cúpla céad tonna. Is féidir le teip aonaid den sórt sin réigiún iomlán a dhochrú ar feadh seachtainí, agus is é sin an fáth a gcaitear le monatóireacht agus cothabháil claochladán fostáisiúin mar thascanna ríthábhachtacha bonneagair.

Conas Trasfhoirmeoir a Sheiceáil: Modhanna Tástála agus Cad atá le Lorg

Coscann tástáil rialta teipeanna gan choinne agus leathnaíonn sé saol seirbhíse an claochladáin. Braitheann an tástáil chuí ar an gcineál claochladáin agus ar an trealamh atá ar fáil.

Seiceálacha Amhairc agus Fisiceacha Bunúsacha

• Déan iniúchadh le haghaidh sceitheadh ola, creimeadh, toisí scoilte, nó eití fuaraithe damáiste.
• Seiceáil an leibhéal ola tríd an radharc gloine; laghdaíonn ola íseal neart fuaraithe agus tréleictreach.
• Éist le haghaidh portaireacht neamhghnách, buzzing, nó crackling - d'fhéadfadh fuaimeanna os cionn an chromáin gnáth 100-120 Hz a léiriú go bhfuil croí-scaoilteacht nó scairdeadh páirteach ann.
• Fíoraigh go bhfuil gaothráin nó caidéil fuaraithe (más ann dóibh) ag oibriú i gceart.

Tástálacha Leictreach

• Déanann sé Tástáil Chóimheasa (TTR): Deimhníonn sé go dtagann an cóimheas idir an voltas príomhúil agus an voltas tánaisteach leis an ainmchlár. Is gnách go mbíonn diall inghlactha ±0.5% de chóimheas ainmchláir.
• Tástáil Friotaíocht Inslithe (IR): Cuir 500 V nó 1,000 V DC i bhfeidhm trí mheigmhiméadar idir na tochráin agus idir na foirceannadh agus an croí. Luachanna thuas 1,000 MΩ meastar go bhfuil siad sláintiúil d'aonaid mheánvoltais.
• Friotaíocht Foirceannadh DC: Aimsíonn sé casadh giorraithe nó naisc scaoilte. Déan comparáid idir luachanna tomhaiste agus sonraí monarchan; údaraíonn diallais níos mó ná 2% imscrúdú.
• Anailís ar Ghás Tuaslagtha (DGA): Maidir le claochladáin ola-líonta, aithníonn sé lochtanna tosaigh trí gháis tuaslagtha san ola inslithe a thomhas (m.sh., léiríonn aicéitiléine stua, léiríonn hidrigin scaoileadh páirteach).
• Fachtóir Cumhachta / Tástáil Tan Delta: Tomhaistear caillteanais tréleictreach in insliú. Luachanna os cionn 0.5%–1% i gcás córais inslithe páipéir ola, molann iontráil taise nó dul in aois.

Eatramh Cothabhála Molta

An Trasfhoirmeoir Ceart a Roghnú do D'Iarratas

Is éard atá i gceist le roghnú claochladán ná roinnt paraiméadair a mheaitseáil leis an ualach agus leis an gcomhshaol. róthéamh is cúis le róthéamh agus teip roimh am; caipiteal dramhaíola a ró-mhór agus méadaítear caillteanais gan ualach.

• Rátáil kVA: Ríomh an t-ualach iomlán nasctha (i kW) arna roinnt ar an bhfachtóir cumhachta, ansin cuir corrlach sábháilteachta 20–25% le haghaidh leathnú amach anseo.
• Cóimheas Voltais: Meaitseáil voltas bunscoile leis an soláthar agus voltas tánaisteach leis an riachtanas ualaigh; deimhnigh raon sconna-changer má athraíonn an voltas soláthair.
• Aicme Inslithe: Roghnaigh cineál tirim le haghaidh láithreacha laistigh, atá íogair ó thaobh dóiteáin (m.sh., ospidéil, arduithe); tumtha in ola le haghaidh fostáisiúin lasmuigh ina bhfuil gá le rátálacha níos airde.
• Minicíocht Oibriúcháin: Deimhnigh comhoiriúnacht 50 Hz nó 60 Hz - déanfaidh claochladán atá deartha do 60 Hz róthéamh agus sáitheoidh sé má oibríonn sé ag 50 Hz ag an voltas céanna.
• Coinníollacha Comhshaoil: Maidir le timpeallachtaí tais, creimneach nó ardairde, sonraigh tochráin imchochlaithe, cumhdach trópaiceach, nó aonaid de réir airde.

I gcás feidhmeanna tionsclaíochta agus nua fuinnimh a éilíonn feidhmíocht chruthaithe claochladán minicíochta íseal, soláthraíonn Ningbo Chuangbiao Electronic Technology Co., Ltd. réitigh innealtóireachta - ó chlaochladáin táthú agus rialtóirí voltais go claochladáin inverter PV agus aonaid córais stórála fuinnimh - tacaithe ag caighdeáin cháilíochta déine agus saineolas iarratais domhain.
