Bunúsacha Trasfhoirmeora: Cad is claochladán ann?

A claochladán més gléas leictreach statach é a aistríonn fuisteachneamh leictreach idir dhá chiorcad nó níos mó trí ionduchtú leictreamaighnéadach, gan aon nasc díreach leictreach. més é an phríomhfheidhm atá aige ná an voltas a ardú nó a ísliú agus an chumhacht a choisteachneáil tairiseach (go hidéalach). Tá sé ríthábhachtach do dhuisteache ar bith a oibríonn le córais chumhachta, rialuithe tionsclaíochta nó feidhmeanna fuisteachnimh isteach-athnuaite a thuiscint bunghnéithe an claochladáin.

Go praiticiúil, soláthróidh claochladán atá nasctha le soláthar príomhúil 240V le cóimheas casaidh de 10:1 thart ar 24V ar an meánscoil — caidreamh simplí atá mar bhonn agus mar thaca ag gach dearadh agus roghnú claochladán.

An Trasfhoirmeoir agus prionsabail an méonduchtúcháin Leictreamaighnéadacha

Feidhmíonn claochladáin go hiomlán ar Dhlí an Ionduchtúcháin Leictreamaighnéadacha Faraday. Nuair a shreabhann sruth ailtéarnach tríd an bhfoirceannadh príomhúil, cruthaíonn sé flosc maighnéadach atá ag athrú go leanúnach sa chroílár. Cothaíonn an flosc athraitheach seo fórsa leictreaghluaisneach (EMF) sa foirceannadh tánaisteach.

Déantar cur síos ar an EMF spreagtha i ngach foirceannadh mar:

E = 4.44 × f × N × Φ _uas

Cá háit:

• f = minicíocht soláthair (Hz)
• N = líon na gcasadh sa foirceannadh
• Φ _uas = flosc maighnéadach uasta (Webers)

Toisc go mbíonn claochladáin ag brath ar fhlosc athraithe, ní fheidhmíonn siad ach le sruth ailtéarnach (AC). Ní bhíonn aon ionduchtú mar thoradh ar DC a chur i bhfeidhm — ní bhíonn ann ach titim in aghaidh an fhriotaíochta agus tógáil teasa a d'fhéadfadh dochar a dhéanamh sa foirceannadh.

Trasfhoirmeoir Voltas Céim Aonair

Is é an claochladán voltas aon-chéim an cineál claochladán is bunúsaí. Tá dhá chorna ann — an corn príomhúil agus an corn tánaisteach — a fhoirceannadh thart ar chroílár maighnéadach roinnte. Nuair a chuirtear voltas AC i bhfeidhm ar an mbunscoil, feictear voltas comhréireach ag na críochfoirt tánaisteacha.

Áirítear ar phríomhthréithe claochladáin aon phas:

• Tá claochlú voltais comhréireach go díreach leis an gcóimheas casadh
• Tá an claochlú reatha comhréireach inbhéartach leis an gcóimheas casadh
• Tá na bunscoileanna agus na meánscoileanna scoite go leictreach ach cúpláilte go maighnéadach
• I measc na n-iarratas coitianta tá fearais tí, rialuithe tionsclaíocha, agus córais soilsithe

Déanann claochladán dáilte aon phas tipiciúil d’úsáid chónaithe an soláthar fóntais a laghdú ó 11kV go 230V le haghaidh tomhaltas baile sábháilte.

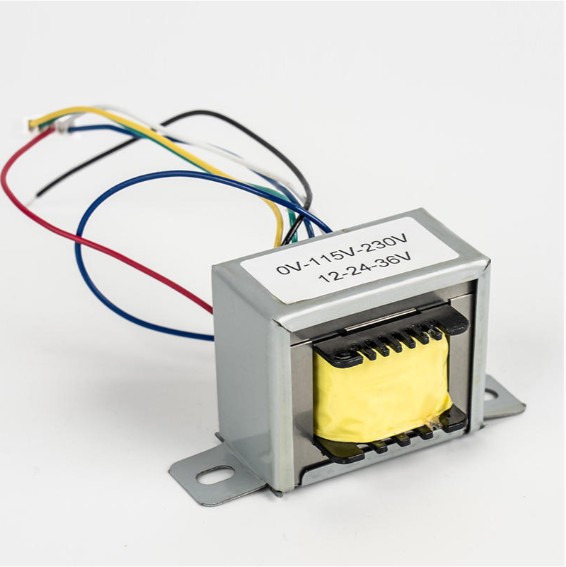

Tógáil Trasfhoirmeora (Céim Aonair)

Tá trí phríomhchuid fhisiceacha ag claochladán aon phas:

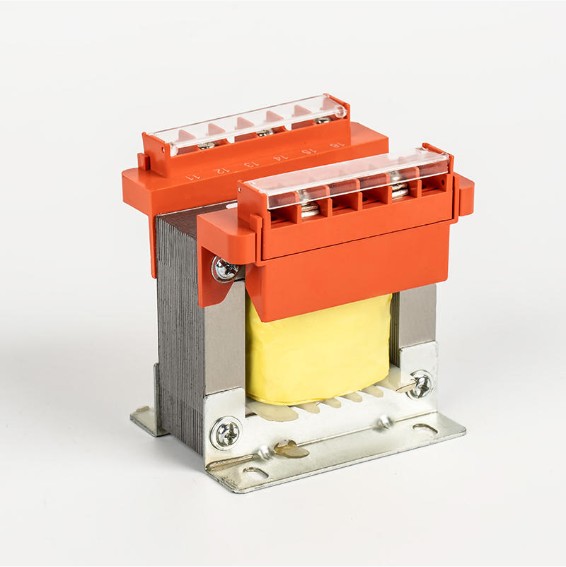

Croí Maighnéadach

Soláthraíonn an croí cosán íseal-drogall don fhlosc maighnéadach. Tá sé déanta as laminations tanaí de chruach sileacain (go hiondúil 0.35mm go 0.5mm tiubh), gach ceann brataithe le vearnais inslithe. An struchtúr lannaithe seo laghdaítear caillteanais reatha eddy suas le 90% i gcomparáid le croí soladach de na toisí céanna.

Úsáidtear dhá chroí-chumraíocht choitianta:

• Croíchineál: Tá foirceannadh timpeall ar na géaga lárnacha; níos fearr d'iarratais ardvoltais
• Cineál bhlaosc: Croí timpeall ar na foirceannadh; cuireann sciath maighnéadach níos fearr ar fáil agus tá sé dlúth

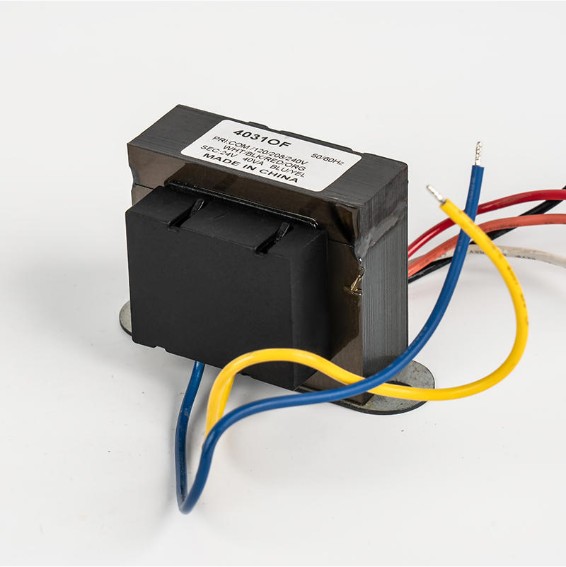

Foirceannadh

Foirceannadh are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Córas Inslithe

Scarann insliú na foirceannadh príomhúla agus tánaisteacha agus leithlisítear gach ceann acu ón gcroí. I measc na n-ábhar inslithe coitianta tá páipéar Kraft, preaschlár agus cambric vearnaisithe. Cinneann an aicme inslithe (m.sh., Aicme B ag 130°C, Aicme F ag 155°C) an uasteocht oibriúcháin.

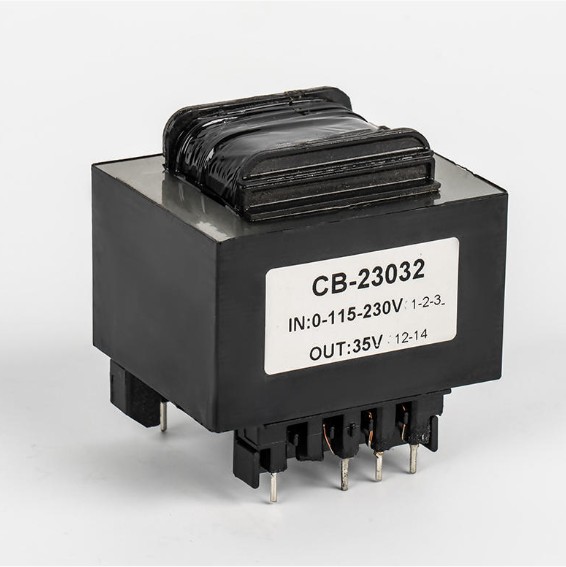

Cóimheas Casadh Trasfhoirmeora

Is é an cóimheas casadh an paraiméadar aonair is tábhachtaí i ndearadh claochladáin. Sainíonn sé an gaol idir voltais agus sruthanna príomhúla agus tánaisteacha.

Casadh Cóimheas (a) = N _p / N _S = V _p /V _S = mé _S / mé _p

Cá háit a N _p agus N _S is ionann líon na gcasadh ar an mbunscoil agus an dara ceann faoi seach, V _p agus V _S na voltais chomhfhreagracha, agus I _p agus mé _S na sruthanna.

Tabhair faoi deara, cé go bhfuil scálaí voltais leis an gcóimheas casadh, scálaí srutha go contrártha — déanfaidh claochladán a leathnaíonn an voltas an sruth a dhúbailt (ag glacadh leis gurb é claochladán idéalach é).

Gníomh Trasfhoirmeora Mínithe

Tagraíonn gníomh claochladáin don seicheamh iomlán aistrithe fuinnimh ó bhunscoil go meánscoile. Seo é an próiseas céim ar chéim:

1. Cuirtear voltas AC i bhfeidhm ar an bhfoirceannadh príomhúil, ag tiomáint srutha ailtéarnaigh tríd.
2. Bunaíonn an sruth seo flosc maighnéadach ailtéarnach sa chroílár, rud a chríochnaíonn go hiondúil 50 nó 60 timthriall iomlán in aghaidh an tsoicind ag brath ar mhinicíocht an tsoláthair.
3. Nascann an flosc athraitheach leis an bhfoirceannadh tánaisteach agus ionduchtaítear voltas (de réir Dlí Faraday).
4. Nuair a bhíonn ualach ceangailte leis an tánaisteach, sreabhann reatha, agus faigheann an t-ualach cumhacht.
5. Cruthaíonn an sruth tánaisteach a flosc féin a théann i gcoinne an fhlosc phríomhúil (Dlí Lenz), rud a fhágann go dtarraingíonn an bunscoil níos mó srutha ón soláthar mar chúiteamh — meicníocht fhéinrialaithe.

Tá an gníomh seo go hiomlán gan tadhall — gan aon pháirteanna gluaiste, gan aon nasc leictreach idir na tochráin — rud a fhágann go bhfuil claochladáin thar a bheith iontaofa agus is minic a sháraíonn a saolréanna 25-40 bliain i suiteálacha dea-choimeádta.

Sampla Bunúsacha Trasfhoirmeora: Ríomh Oibrithe

Smaoinigh ar chlaochladán aon phas leis na sonraíochtaí seo a leanas:

• primary voltage (V _p ): 230V
• Voltas tánaisteach (V _S ): 12V
• primary turns (N _p ): 1150 casadh
• Friotaíocht luchtaithe: 10Ω

Céim 1 - Faigh an cóimheas casadh: a = 230 / 12 ≈ 19.17

Céim 2 — Faigh N _S : N _S = N _p / a = 1150 / 19.17 ≈ 60 casadh

Céim 3 - Faigh sruth tánaisteach: I _S = V _S / R = 12 / 10 = 1.2A

Céim 4 - Faigh príomhshruth (idéalach): I _p = mé _S / a = 1.2 / 19.17 ≈ 0.063A (63mA)

Léiríonn an sampla seo an chaoi a dtarraingíonn an bunscoil ach sruth beag agus 12V á seachadadh don ualach — léiriú praiticiúil ar chéim síos voltais agus céim suas reatha.

Cumhacht Leictreach i Trasfhoirmeoir

I gclaochladán idéalach, is ionann cumhacht ionchuir agus cumhacht aschuir. Níl aon chomhshó fuinnimh - aistriú fuinnimh amháin:

p _in = V _p × mé _p = V _S × mé _S = p _amach

Sa saol fíor, cailltear cuid den chumhacht ionchuir. Titeann na caillteanais seo i dhá chatagóir:

Caillteanais Croí (Iarann).

Tá caillteanais lárnacha tairiseach beag beann ar ualach agus is éard atá iontu:

• Caillteanas hysteresis: Scaiptear fuinneamh mar na fearainn mhaighnéadacha sa treo lárnach droim ar ais gach timthriall. Laghdaithe trí úsáid a bhaint as cruach sileacain atá dírithe ar ghráin.
• Cailliúint reatha Eddy: Sruthanna ciorraithe a tharlódh laistigh den chroí-ábhar. Laghdaithe trí lannú an chroí.

Copar (I²R) Caillteanais

Eascraíonn caillteanais copair as friotaíocht na seoltóirí tochrais agus athraíonn siad de réir chearnóg an tsrutha ualaigh: p _Cu = mé² × R . Méadaíonn na caillteanais seo go suntasach ag ualaí níos airde, agus is é sin an fáth a rátáiltear claochladáin ag kVA ar leith chun róthéamh a chosc.

Éifeachtúlacht Trasfhoirmeoir

Sainmhínítear éifeachtúlacht claochladáin (η) mar an cóimheas idir an chumhacht aschurtha agus an chumhacht ionchuir, arna shloinneadh mar chéatadán:

η (%) = (p _amach /p _in ) × 100 = (p _amach /(p _amach p _caillteanais )) ×100

Is gnách go n-éiríonn le trasfhoirmeoirí cumhachta nua-aimseartha éifeachtúlachtaí 97% go 99.5% , rud a fhágann go bhfuil siad i measc na bhfeistí leictreacha is éifeachtaí a ndearnadh innealtóireacht orthu riamh. Ní scaipeann claochladán 100 kVA ar éifeachtacht 99% ach thart ar 1 kW mar theas agus é ag seachadadh 99 kW de chumhacht inúsáidte.

Tarlaíonn an éifeachtacht uasta nuair a bhíonn caillteanais copair cothrom le caillteanais iarainn - coinníoll ar féidir é a innealtóireacht trí chroí-ábhar a roghnú go cúramach, croí-thrasghearradh, agus méid an tseoltóra. Le haghaidh claochladán rátáil 50 kVA le caillteanais iarainn de 200W agus caillteanais copair de 200W ar ualach iomlán:

η = 50,000 / (50,000 200 200) × 100 = 99.2%

Éifeachtúlacht Trasfhoirmeoir Triangle

Is uirlis amhairc é an triantán éifeachtúlachta a dhíorthaítear ón triantán cumhachta, úsáideach chun an gaol idir cumhacht ionchuir, cumhacht aschuir, agus caillteanais i gclaochladán a thuiscint.

Is ionann na trí thaobh:

• Cumhacht ionchuir (P _in ): An taobhagán — fuinneamh iomlán tarraingthe ón soláthar
• Cumhacht aschuir (P _amach ): Cumhacht úsáideach a sheachadadh chuig an ualach
• Caillteanais (P _caillteanas ): Caillteanais lárnacha caillteanais chopair scaipthe mar theas

Léiríonn an uillinn éifeachtúlachta θ cé chomh gar agus a fheidhmíonn an claochladán don idéalach — léiríonn uillinn níos lú éifeachtacht níos airde. Cuidíonn an tsamhail choincheapúil seo le hinnealtóirí comhbhabhtálacha éifeachtúlachta a shamhlú agus iad ag barrfheabhsú dearadh claochladáin do phróifílí ualaigh ar leith.

Achoimre Bunúsacha Trasfhoirmeora

Is féidir achoimre a dhéanamh ar phríomhphrionsabail oibríocht an claochladáin mar seo a leanas:

Bunionadaíocht an Trasfhoirmeora

I léaráidí ciorcaid agus schematics innealtóireachta, léirítear an claochladán ag dhá shiombail choil chúpláilte atá scartha le línte ingearacha (a léiríonn an croí). Tugann an scéimre caighdeánach le fios:

• Nodaireacht ponc: Léiríonn poncanna ag teirminéal amháin de gach foirceannadh an polaraíocht - tá voltais ag teirminéil poncaithe i gcéim
• Croílínte: Is ionann línte aonair agus claochladán aer-lárnach; is ionann línte dúbailte agus claochladán croí-iarann
• Lipéid foirceannadh: primary (left) and secondary (right) are clearly differentiated

Maidir le múnla claochladán idéalach a úsáidtear in anailís chiorcaid, cuimsíonn an ciorcad coibhéiseach claochladán idéalach le cóimheas casadh a , a ionadaíonn aistriú fuinnimh foirfe. Cuireann samhlacha fíor-chlaochladáin friotaíocht sraithe (R ₁ , R ₂ ) agus imoibríocht sceite (X ₁ , X ₂ (c) le haghaidh gach foirceannadh, mar aon le brainse shunt a ionadaíonn don imoibríocht maighnéadaithe agus don fhriotaíocht croí-chaillteanais — uirlis iomlán a thabhairt d’innealtóirí chun rialáil voltais agus éifeachtúlacht a thuar faoi aon riocht ualaigh.

Rialú voltais — is príomhmhéadrach feidhmíochta é an t-athrú ar an voltas teirminéil tánaisteach ó gan ualach go lánualach. Coinníonn claochladán íseal-minicíochta dea-dheartha rialáil voltais laistigh 2% go 5% , ag cinntiú seachadadh cobhsaí voltas ar fud an raon ualach iomlán.

Cibé an úsáidtear é i soláthar tí 230V, fostáisiún tionsclaíoch 10kV, nó inverter fótavoltach a athraíonn gréine DC go greille AC, is é an claochladán fós an feiste bhunúsach d'innealtóireacht chumhachta leictreach - simplí i bprionsabal, neamhghnách i bhfeidhmiú.
